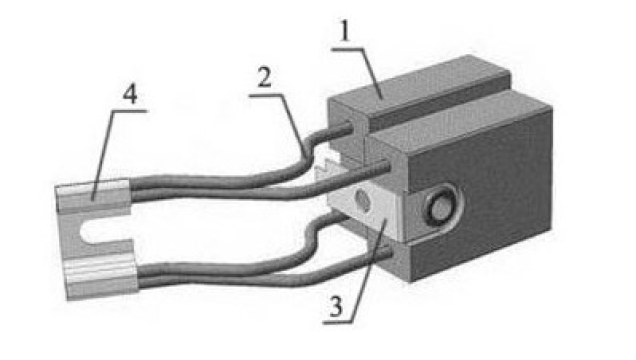

Конструкция щетки
1. Щетка
2. Токоведущий провод
3. Накладка
4. Наконечник
Типы электрощеток

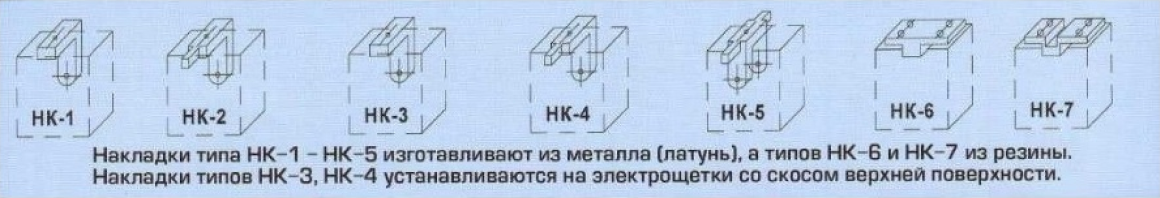

Типы накладок

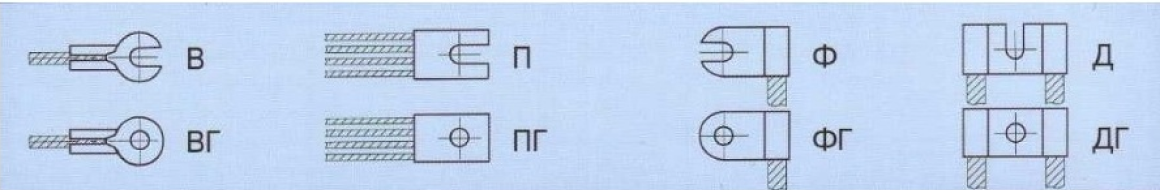

Типы наконечников
Описание электрощеток
К-1. Щетка прямоугольная неармированная
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-1. Щетка прямоугольная с одним проводом на верхней поверхности по оси щетки
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-2. Щетка прямоугольная с одним проводом на верхней поверхности, смещенным от оси щетки
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-3. Щетка прямоугольная с двумя проводами на верхней поверхности, симметричными относительно оси щетки
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-4. Щетка прямоугольная с одним проводом на меньшей боковой грани
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-5. Щетка прямоугольная с одним проводом на большей боковой грани
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-6. Щетка прямоугольная с двумя проводами на боковой грани
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-7. Щетка прямоугольная с двумя проводами на верхней поверхности, смещенными от оси щетки
Для радиальных щеткодержателей с пружинами различного исполнения
К-1-8. Щетка прямоугольная с четырьмя проводами на верхней поверхности, симметричными оси щетки
Для радиальных щеткодержателей с пружинами различного исполнения
К-2. Щетка со скошенной контактной поверхностью
Для реактивных щеткодержателей
К-2-1. Щетка со скошенной контактной поверхностью и одним проводом на верхней поверхности щетки по оси щетки
Для реактивных щеткодержателей
К-2-2. Щетка со скошенной контактной поверхностью и одним проводом на верхней поверхности щетки, смещенным от оси щетки
Для реактивных щеткодержателей
К-2-3. Щетка со скошенной контактной поверхностью с двумя проводами на верхней поверхности, симметричными относительно оси щетки
Для реактивных щеткодержателей
К-2-7. Щетка со скошенной контактной поверхностью и двумя проводами на верхней поверхности, смещенными от оси щетки
Для реактивных щеткодержателей
К-2-8. Щетка со скошенной контактной поверхностью и четырьмя проводами на верхней поверхности, симметричными относительно оси щетки
Для реактивных щеткодержателей
К-3-3. Щетка со скошенными контактной и верхней поверхностями и двумя проводами на верхней поверхности
Для реактивных щеткодержателей
К-3-5. Щетка со скошенными контактной и верхней поверхностями, проводом на боковой грани
Для реактивных щеткодержателей
К-3-8. Щетка со скошенными контактной и верхней поверхностями и четырьмя проводами на верхней поверхности
Для реактивных щеткодержателей
К-4-2. Щетка прямоугольная со скосом на верхней поверхности с одним проводом на скосе
Для радиальных щеткодержателей с пружинами различного исполнения
К-5-2. Щетка со скошенной контактной поверхностью и одним проводом на скосе верхней поверхности
Для реактивных щеткодержателей
К-6-3. Щетка прямоугольная со скосами на верхней поверхности и двумя проводами на скосах
Для радиальных щеткодержателей с пружинами различного исполнения
К-6-8. Щетка прямоугольная со скосами на верхней поверхности и четырьмя проездами на скосах
Для реактивных щеткодержателей
К-8. Щетка прямоугольная с пазом на верхней поверхности
Для реактивных щеткодержателей
К-8-2. Щетка прямоугольная с пазом и одним проводом на верхней поверхности, смещенным от оси щетки
Для радиальных щеткодержателей с плоской ленточной пружиной
К-8-3. Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки
Для радиальных щеткодержателей с плоской ленточной пружиной
К-8-4. Щетка прямоугольная с пазом на верхней поверхности и одним проводом на меньшей боковой грани
Для радиальных щеткодержателей с плоской ленточной пружиной
К-8-5. Щетка прямоугольная с пазом на верхней поверхности и проводом на
большей боковой грани
большей боковой грани
Для радиальных щеткодержателей с пружинами различного исполнения
К-8-8. Щетка прямоугольная с пазом и четырьмя проводами на верхней
поверхности, симметричными относительно оси щетки
поверхности, симметричными относительно оси щетки
Для радиальных щеткодержателей с пружинами различного исполнения
К-10-4. Щетка со скошенной контактной поверхностью, пазом на верхней поверхности и одним проводом на боковой грани
Для радиальных щеткодержателей с пружинами различного исполнения
К-11. Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности
Для реактивных щеткодержателей
К-11-3. Щетка со скошенной контактной поверхностью, со скошенным пазом и двумя проводами на верхней поверхности, симметричными относительно оси щетки
Для реактивных щеткодержателей
К-11-4. Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и одним проводом на боковой грани
Для реактивных щеткодержателей
К-11-8. Щетка со скошенной контактной поверхностью, скошенным пазом на верхней поверхности и четырьмя проводами на верхней поверхности
Для реактивных щеткодержателей
К-12-3. Щетка прямоугольная с пазом и двумя проводами на верхней поверхности, с резиновой накладкой
Для реактивных щеткодержателей
К-12-8. Щетка прямоугольная с пазом и четырьмя проводами на верхней поверхности, с резиновой накладкой
Для реактивных щеткодержателей
К-13-2. Щетка прямоугольная с пазом на верхней поверхности, со скосом и одним проводом на скосе
Для радиальных щеткодержателей с плоской ленточной пружиной
К-14. Щетка прямоугольная с головкой на верхней поверхности
Для реактивных щеткодержателей со спиральной проволочной пружиной
К-14-1. Щетка прямоугольная с головкой на верхней поверхности и одним проводом на головке
Для реактивных щеткодержателей со спиральной проволочной пружиной
К-14-5. Щетка прямоугольная с головкой на верхней поверхности и одним проводом в боковой грани
Для реактивных щеткодержателей со спиральной проволочной пружиной
К-15-6. Щетка со скошенными контактной и верхней поверхностями, со скошенным пазом и двумя проводами в боковой грани
Для реактивных щеткодержателей
К-16-2. Щетка со скошенной контактной поверхностью, двумя скосами на верхней поверхности и одним проводом на скосе
Для реактивных щеткодержателей
К-17-2. Щетка со скошенной контактной поверхностью, тремя скосами на верхней поверхности и одним проводом в боковом скосе
Для реактивных щеткодержателей
К-17-3. Щетка со скошенной контактной поверхностью тремя скосами на верхней поверхности и двумя проводами на боковых скосах
Для реактивных щеткодержателей
К-18-2. Щетка со скошенной контактной поверхностью двумя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе
Для реактивных щеткодержателей
К-19-2. Щетка со скошенной контактной поверхностью, тремя скосами, скошенным пазом на верхней поверхности и одним проводом на скосе
Для реактивных щеткодержателей
К-20-3. Щетка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладкой и двумя проводами, смещенными относительно оси щетки
Для реактивных щеткодержателей
К-20-8. Щетка разрезная со скосами на контактной и верхней поверхностях, впрессованной накладкой и четырьмя проводами
Для реактивных щеткодержателей
К-21-2. Щетка сложной конструкции с одним проводом
Для реактивных щеткодержателей
К-21-3. Щетка сложной конструкции с двумя проводами
Для реактивных щеткодержателей
К-22-6. Щетка прямоугольная с двумя скосами, пазом на верхней поверхности и двумя проводами на боковой грани
Для радиальных щеткодержателей с плоской ленточной пружиной
К-23-1. Щетка трапецеидальная с одним проводом
Для реактивных щеткодержателей
К-23-8. Щетка трапецеидальная с четырьмя проводами
Для реактивных щеткодержателей
К-24-2. Щетка со скосами на контактной и верхней поверхностях, скошенным пазом и одним проводом на скосе
Для реактивных щеткодержателей
К-27-3. Щетка трапецеидальная с двумя проводами
Для реактивных щеткодержателей
К-27-8. Щетка трапецеидальная с четырьмя проводами
К-28-3. Щетка со сложной контактной поверхностью, и двумя проводами симметричными относительно оси щетки
Для реактивных щеткодержателей
Для реактивных щеткодержателей
